ساخت‌وساز یکی از صنایع حیاتی است و در قلب این صنعت، آهن آلات نقش مهمی را ایفا می‌کنند. از میان انواع آهن‌آلات، میلگرد به دلیل ویژگی‌های منحصربه‌فرد خود در تحمل نیروهای کششی، از اهمیت ویژه‌ای برخوردار است. درک صحیح نحوه محاسبه میلگرد در بخش‌های مختلف یک سازه نه‌تنها به استحکام و پایداری آن کمک می‌کند، بلکه در بهینه‌سازی هزینه‌ها و جلوگیری از هدررفت منابع نیز مؤثر است. در این مقاله جامع، به بررسی دقیق روش‌های محاسبه میلگرد در قسمت‌های اصلی یک ساختمان می‌پردازیم و نکات کلیدی را برای مهندسان، پیمانکاران و فعالان حوزه ساخت‌وساز ارائه می‌دهیم.

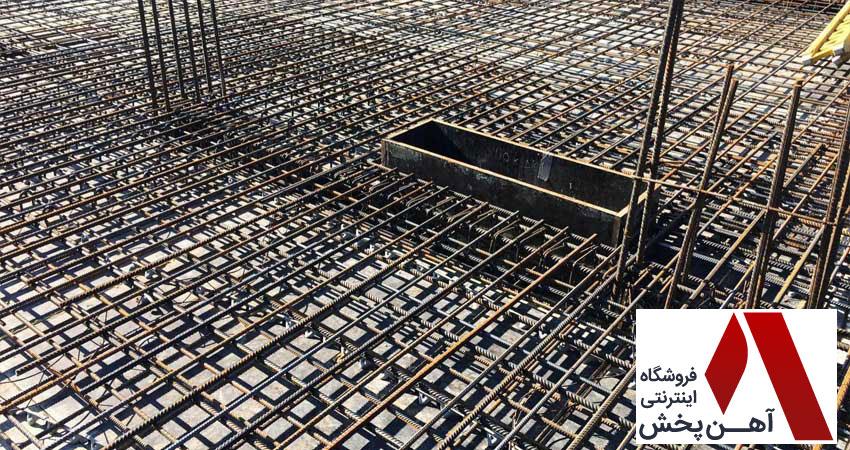

محاسبه میلگرد برای فونداسیون ساختمان
فونداسیون یا پی ساختمان، به‌عنوان اولین و حیاتی‌ترین بخش هر سازه، مسئول انتقال بارها از ستون‌ها و دیوارها به زمین است. میلگرد گذاری صحیح در فونداسیون، مقاومت سازه را در برابر نشست و نیروهای وارده تضمین می‌کند. به‌طورکلی، دو نوع میلگرد در فونداسیون استفاده می‌شود: میلگرد طولی (اصلی) که در راستای طول فونداسیون قرار می‌گیرد و وظیفه تحمل لنگر خمشی را بر عهده دارد؛ و میلگرد عرضی (تقویتی/برشی) که عمود بر میلگردهای طولی قرار گرفته و به مقاومت فونداسیون در برابر نیروهای برشی و جمع‌شدگی بتن کمک می‌کند.
مساحت میلگرد طولی (As) معمولاً با استفاده از فرمول‌های طراحی خمشی تیرها (As=ϕfy (d−a/2)Mu) و با در نظر گرفتن لنگر نهایی (Mu)، مقاومت مشخصه بتن و فولاد محاسبه می‌شود. برای مثال، اگر برای یک فونداسیون نواری، لنگر خمشی نهایی (Mu=300 kN.m)، مقاومت تسلیم فولاد (fy=400 MPa)، فاصله مرکز سطح میلگرد تا دورترین تار فشاری بتن (d=500 mm) و عمق بلوک تنش معادل (a=100 mm) باشد، با فرض ضریب کاهش مقاومت (ϕ=0.9)، مساحت میلگرد طولی مورد نیاز تقریباً 1851.85 mm2 خواهد بود.

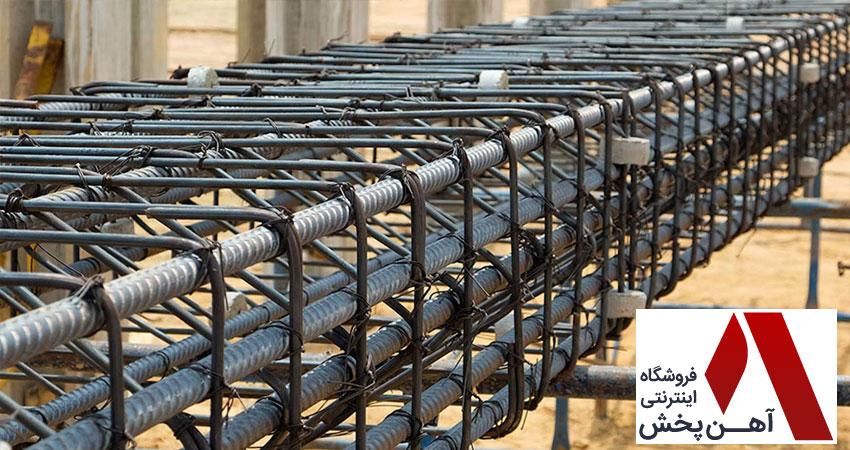

محاسبه میلگرد برای تیرچه و ستون ساختمان
در سازه‌های ساختمانی، تیرچه‌ها و ستون‌ها از اجزای حیاتی باربر هستند. ستون‌ها بارهای قائم را از سقف‌ها و تیرها به فونداسیون منتقل می‌کنند، در حالی که تیرچه‌ها بارهای سقف را به تیرها و نهایتاً به ستون‌ها انتقال می‌دهند. محاسبه میلگرد برای این عناصر، شامل میلگردهای طولی (اصلی) و عرضی (خاموت)، برای اطمینان از استحکام و پایداری سازه ضروری است.
برای محاسبه مساحت میلگرد طولی (As) در ستون‌هایی با خمش کم، می‌توان از فرمول زیر استفاده کرد:
As=ϕ (0.85fc′+fy)Pu
که در آن Pu بار محوری نهایی وارده، fc′ مقاومت فشاری مشخصه بتن، fy مقاومت تسلیم میلگرد، و ϕ ضریب کاهش مقاومت (معمولاً 0.65) است. به‌عنوان‌مثال، اگر Pu=2000 kN، fc′=25 MPa و fy=400 MPa باشد، مساحت میلگرد طولی تقریباً 7306.9 mm2 خواهد بود. برای تیرچه‌ها نیز، میلگردهای طولی تحتانی لنگر خمشی مثبت را تحمل می‌کنند و میلگردهای فوقانی برای لنگرهای خمشی منفی یا تقویت به کار می‌روند، در حالی که خاموت‌ها نیروهای برشی را کنترل می‌کنند.
محاسبه میلگرد برای سقف ساختمان
محاسبه میلگرد برای سقف ساختمان فرایندی پیچیده است که به عوامل متعددی از جمله ابعاد سقف، بارهای وارده (مرده و زنده)، نوع بتن، مقاومت مورد نیاز و استانداردهای طراحی بستگی دارد. مهندسان سازه با استفاده از فرمول‌ها و نرم‌افزارهای تخصصی این محاسبات را انجام می‌دهند.
به طور کلی، برای تخمین اولیه میلگرد در یک دال بتنی (سقف)، می‌توان از فرمول زیر استفاده کرد:
تعداد میلگرد در یک جهت = طول یا عرض دال (بر حسب اینچ) ÷ فاصله مرکز تا مرکز میلگردها (بر حسب اینچ) +1
طول کل میلگرد در یک جهت = تعداد میلگرد در آن جهت × طول یا عرض دال (بر حسب واحد مورد نظر)
این محاسبه برای هر دو جهت طول و عرض سقف تکرار می‌شود تا میلگردهای طولی و عرضی به دست آید. در نهایت، با جمع کردن طول کل میلگردها در هر دو جهت، مجموع طول میلگرد مورد نیاز به دست می‌آید. باید به این مقدار، ۲۰-۱۰ درصد برای اورلپ (همپوشانی) و پرت اضافه شود.
مثال:
فرض کنید یک سقف به ابعاد ۶ متر در ۴ متر (۲۳۶ اینچ در ۱۵۷ اینچ) داریم و می‌خواهیم از میلگردهایی با فاصله مرکز تا مرکز ۳۰ سانتی‌متر (حدود ۱۲ اینچ) استفاده کنیم.
محاسبه میلگردهای طولی (در جهت ۶ متر):
تعداد میلگرد = ۲۳۶ اینچ ÷ ۱۲ اینچ +۱≈۲۰+۱=۲۱ عدد
طول کل میلگرد طولی = ۲۱×۶ متر= ۱۲۶ متر
محاسبه میلگردهای عرضی (در جهت ۴ متر):
تعداد میلگرد = ۱۵۷ اینچ ÷ ۱۲ اینچ +۱≈۱۳+۱=۱۴ عدد
طول کل میلگرد عرضی = ۱۴×۴ متر=۵۶ متر
مجموع طول میلگرد مورد نیاز:
مجموع طول = ۱۲۶ متر+ ۵۶ متر=۱۸۲ متر
اضافه کردن اورلپ و پرت (حدود ۱۵%):
میلگرد نهایی = ۱۸۲ متر×۱.۱۵≈۲۰۹.۳ متر
مثال محاسبه تعداد میلگرد 12 و 14 برای یک تیر
فرض کنید برای یک تیر بتنی، بر اساس محاسبات سازه‌ای، در دهانه نیاز به As=620 mm2 میلگرد کششی و در تکیه‌گاه نیاز به As=480 mm2 میلگرد فشاری و As=550 mm2 میلگرد کششی باشد.
محاسبه تعداد میلگرد 12:
مساحت مقطع یک میلگرد 12: As12=π× (12/2)2=113.1 mm2
تعداد میلگرد 12 برای 620 mm2:
N12=113.1620≈5.48→6 عدد میلگرد 12
تعداد میلگرد 12 برای 480 mm2:
N12=113.1480≈4.24→5 عدد میلگرد 12
تعداد میلگرد 12 برای 550 mm2:
N12=113.1550≈4.86→5 عدد میلگرد 12
محاسبه تعداد میلگرد 14:
مساحت مقطع یک میلگرد 14: As14=π× (14/2)2=153.9 mm2
تعداد میلگرد 14 برای 620 mm2:
N14=153.9620≈4.02→5 عدد میلگرد 14
تعداد میلگرد 14 برای 480 mm2:
N14=153.9480≈3.11→4 عدد میلگرد 14
تعداد میلگرد 14 برای 550 mm2:
N14=153.9550≈3.57→4 عدد میلگرد 14
آهن پخش به‌عنوان یک مرجع معتبر و جامع در زمینه تأمین و توزیع آهن آلات، سال‌هاست که با ارائه خدمات نوین و جامع، نیازهای پروژه‌های کوچک و بزرگ را در سراسر کشور برطرف می‌کند. این مجموعه با در اختیار داشتن شبکه وسیع تأمین‌کنندگان و انبارداری مناسب، انواع میلگرد، تیرآهن، ورق و سایر مقاطع فولادی را با بهترین کیفیت و در کوتاه‌ترین زمان ممکن به دست مشتریان می‌رساند. برای اطلاع از قیمت میلگرد کارخانجات سراسر ایران از جمله قیمت میلگرد کاسپین یا قیمت میلگرد آناهیتا رشت درب کارخانه و همچنین سایر محصولات فولادی، می‌توانید به طور مستقیم به وب‌سایت آهن پخش مراجعه کنید.
وب‌سایت آهن پخش با رابط کاربری ساده و امکان جستجوی پیشرفته، به شما این امکان را می‌دهد که به‌راحتی از آخرین قیمت میلگرد 14 و میلگرد 12 و سایر سایزهای میلگرد مطلع شوید و با مقایسه قیمت‌ها، بهترین تصمیم را برای خرید خود بگیرید.
سخن پایانی
محاسبه دقیق میلگرد در هر بخش از ساختمان، نقشی اساسی در ایمنی، دوام و هزینه پروژه ایفا می‌کند. با درک اصول و فرمول‌های مربوطه، می‌توان از پایداری سازه اطمینان حاصل کرد و از هدررفت منابع جلوگیری نمود. همواره توصیه می‌شود برای طراحی و اجرای پروژه‌های ساختمانی، از دانش و تجربه مهندسین متخصص بهره گرفته شود. برای تأمین آهن آلات مورد نیاز پروژه خود با بهترین کیفیت و قیمت، وب‌سایت آهن پخش، انتخابی مطمئن و هوشمندانه است.
